Professionelle Lösungen für die Leiterplattenfertigung

Leiterplattenfertigung aus einer Hand
Kern Unterstützung für jede Branche

Von der Luft- und Raumfahrt bis hin zu Smart Homes – unsere Leiterplattentechnologie versetzt Ihre Produkte in die Lage, den Markt anzuführen

0
Langjährige Erfahrung
0
Branchen, die wir bedienen
0
Qualitätsertragsquote
0
Kunden weltweit
Branchen, die wir bedienen

12 Kernbranchen

Unsere Leiterplattenlösungen erfüllen die strengsten Anforderungen in allen Branchen

Luft- und Raumfahrt
Luft- und Raumfahrt PCB
Höchste Zuverlässigkeit
Hochzuverlässige Leiterplatten für Anwendungen in der Luft- und Raumfahrt sowie im Verteidigungsbereich.
  • AS9100- und MIL-STD-zertifiziert
  • Großer Temperaturbereich (-55 °C bis 125 °C)
  • Schweres Kupfer und dicke Rückwandplatinen

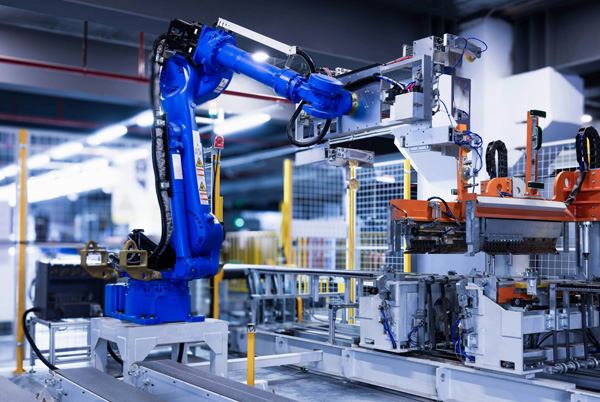

Industriell
Leiterplatte für die industrielle Steuerung
Zuverlässig und effizient
Robuste Leiterplatten für die industrielle Automatisierung und Steuerungssysteme.
  • Vibrations- und stoßfest
  • Hochtemperaturwerkstoffe
  • Konformbeschichtung verfügbar

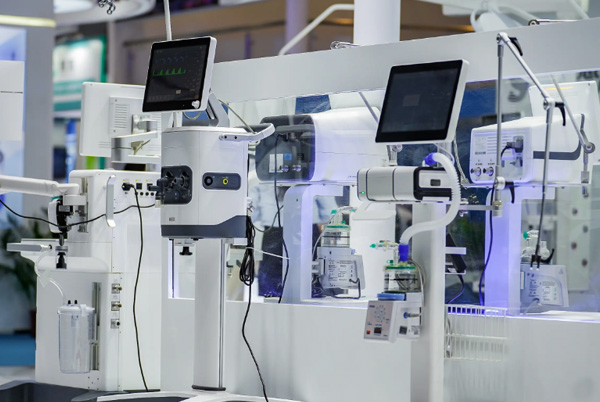

Medizinische
Medizinische Leiterplatten
Präzise & sicher
Hochpräzise Leiterplatten für medizinische Geräte, die den höchsten Sicherheitsstandards entsprechen.
  • ISO 13485-zertifizierter Prozess
  • HDI- und Microvia-Technologie
  • Biokompatible Materialien
Automobilindustrie
Automobil-Leiterplatte
Langlebig und robust
Leiterplatten in Automobilqualität, die für extreme Bedingungen im Fahrzeug entwickelt wurden.
  • IATF 16949-zertifiziert
  • Dickwandiges Kupfer für Leistungsmodule
  • Lösungen für das Wärmemanagement
Verbraucher
Unterhaltungselektronik PCB
Schlank & leistungsstark
Kompakte Leiterplatten mit hoher Bestückungsdichte für Smartphones, Tablets und Wearables.
  • HDI mit blinden und vergrabenen Durchkontaktierungen
  • Ultradünne Substrate
  • Signalintegrität bei hohen Geschwindigkeiten
KI-gestützte Pflege
KI-gestützte Pflege
Intelligent und fürsorglich
Hochentwickelte Leiterplatten als Herzstück KI-gestützter Geräte zur Gesundheitsüberwachung.
  • Integration von Sensoren mit geringem Stromverbrauch
  • Drahtlose Konnektivität (BLE/WLAN)
  • Miniaturisierte Bauweise
Intelligentes Zuhause
Smart-Home-Leiterplatte
Vernetzt & nahtlos
Leiterplatten für Smart-Home-Geräte, die eine IoT-Konnektivität ermöglichen.
  • Multiprotokoll-HF-Design
  • Kompakte Bauformen
  • Geringer Stromverbrauch
IoT
IoT-Leiterplatte
Alles miteinander verbunden
Für das Internet der Dinge (IoT) optimierte Leiterplatten mit integrierten Funkmodulen.
  • Entwurf eingebetteter Antennen
  • Mehrschichtige HF-Fähigkeit
  • Extreme Miniaturisierung

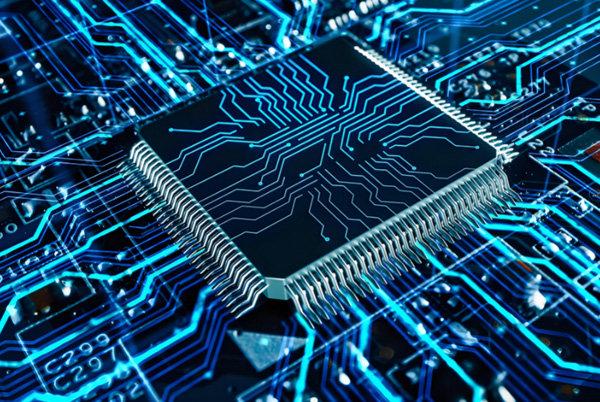

Halbleiter
Halbleiter-Leiterplatte
Präzision & Spitzentechnologie
Hochpräzise Leiterplatten für Halbleitertestgeräte .
  • Fähigkeit zur Herstellung von Strukturen mit extrem feinem Rasterabstand
  • Keramik und moderne Substrate
  • Teststeckdosenplatinen

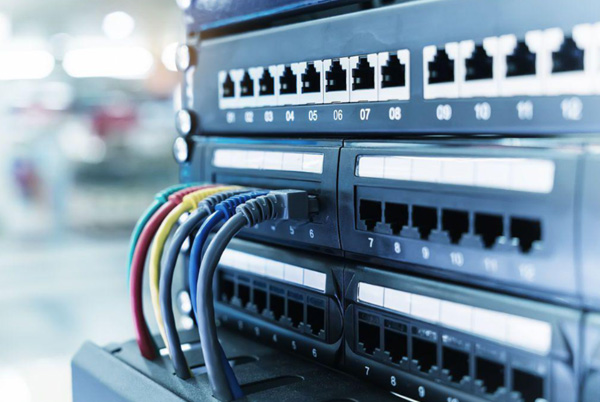

Kommunikation
Kommunikationsplatine
Schnell und stabil
Hochfrequenz-Leiterplatten für 5G und Telekommunikationsinfrastruktur.
  • Materialien mit niedrigem Dk/Df-Wert
  • Impedanzregelung +/-5 %
  • Signalgeschwindigkeiten von über 10 Gbit/s

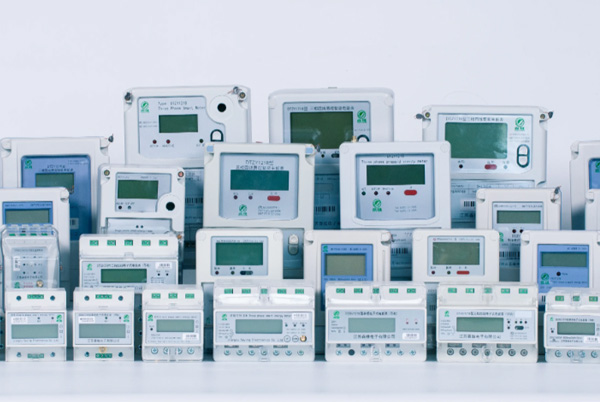

Intelligenter Stromzähler
Leiterplatte für intelligente Stromzähler
Präzise und zuverlässig
Leiterplatten für intelligente Messsysteme mit hochpräziser Messung.
  • Hochspannungsisolierung
  • Langfristige Stabilität (über 15 Jahre)
  • Vorbereitet für drahtlose Kommunikation

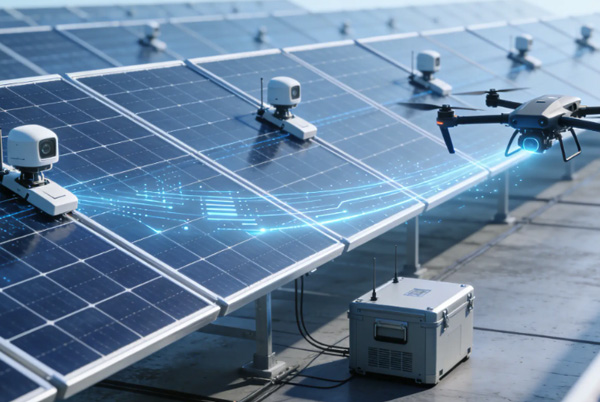

Energie
Leiterplatten für Energieanlagen
Effizient und zuverlässig
Hochleistungs-Leiterplatten für Solar-, Wind- und Batteriesysteme.
  • Dickes Kupfer bis zu 6 Unzen
  • Hohe Wärmeleitfähigkeit
  • Hochspannungsfähigkeit
Wesentliche Vorteile

Warum Sie sich für uns entscheiden sollten

20 Jahre Branchenerfahrung – für Spitzenqualität bei jeder Platine

01

Schnelle Bearbeitung

Prototypenfertigung innerhalb von 24 Stunden, Serienfertigung innerhalb von 3–7 Tagen. Flexibel, um Ihren dringenden Auftragsanforderungen gerecht zu werden.

02

Garantierte Qualität

Zertifiziert nach ISO 9001, IATF 16949 und AS9100. Umfassendes Qualitätsmanagement.

03

Kompetenter technischer Support

Erfahrenes Team für DFM-Prüfung, Schichtaufbau und Impedanzsteuerung.

04

Weltweiter Versand

Weltweiter Versand mit DHL, FedEx und UPS. Wir bedienen über 150 Länder mit zuverlässiger Logistik.

Technische Fähigkeiten

Wichtige technische Parameter

Modernste Fertigungskapazitäten, um Ihren vielfältigen Anforderungen gerecht zu werden

Parameter Standardfunktionen Erweiterte Funktionen
Ebenen & Dicke
Anzahl der Schichten 1–16 Schichten Bis zu 40 Schichten
Fertige Plattenstärke 0,4–3,2 mm 0,2–6,0 mm
Innenschicht aus Kupfer 15–30 g Bis zu 85 g
Außenlage aus Kupfer 15–60 g Bis zu 170 g
Zeichenabstand und Zeilenabstand
Mindestleiterbahnbreite 0,1 mm (4 mil) 0,075 mm (3 mil)
Mindestabstand zwischen Leiterbahnen 0,1 mm (4 mil) 0,075 mm (3 mil)
Impedanztoleranz ±10% ±5%
Regelbereich der Impedanz 50-100 Ω 25-150 Ω
Bohrung & Durchkontaktierung
Mindestbohrlochdurchmesser (mechanisch) 0,2 mm 0,15 mm
Mindestgröße für Laser-Vias 0,1 mm 0,075 mm
Toleranz der Bohrungsposition ±0.05 mm ±0.025 mm
Maximales Seitenverhältnis 10:1 16:1
Abmessungen und Toleranzen
Maximale Plattengröße 500 x 600 mm 610 × 1200 mm
Umrissentoleranz ±0.2 mm ±0.1 mm
Bogen & Drehung <1,0 % <0,7 %
Ausrichtung der Lötmaske ±0.075 mm ±0.05 mm
Kundennutzen

Warum sich Kunden für uns entscheiden

Wir liefern nicht nur Leiterplatten – wir liefern langfristigen Mehrwert

Leiterplattenfabrik
ISO-zertifiziertes Werk

Komplettlösung

Komplettservice vom Entwurf bis zur Montage, wodurch Ihre Kommunikationskosten sinken.

Flexible Produktion

Von Prototypen in Kleinserien bis hin zur Serienfertigung in großem Maßstab – gleichbleibende Qualität bei jeder Stückzahl.

Optimierung der Kosten

Unsere Ingenieure geben bereits in der Konstruktionsphase DFM-Empfehlungen, um zur Senkung der Fertigungskosten beizutragen.

Support rund um die Uhr

Schnelle Reaktion rund um die Uhr – unser engagiertes Team steht jederzeit bereit, um technische Herausforderungen zu lösen.

Strenger Schutz geistigen Eigentums

Ein umfassendes System zum Schutz geistigen Eigentums sorgt dafür, dass Ihre Konstruktionsdaten sicher sind.

FAQ

Häufig gestellte Fragen

Hier finden Sie Antworten auf häufig gestellte Fragen zu unseren Leiterplatten-Dienstleistungen

Wie erhalte ich ein Angebot für eine Leiterplatte?
Senden Sie uns Ihre Gerber-Dateien, Leiterplatten-Spezifikationen und die gewünschte Stückzahl über die Schaltfläche „Angebot anfordern“. Unser Vertriebsteam erstellt Ihnen innerhalb von 24 Stunden ein detailliertes Angebot.
Wie hoch ist die Mindestbestellmenge?
Wir nehmen Bestellungen bereits ab einem Stück entgegen. Ob Prototyp oder Serienfertigung – wir verfügen über spezielle Kanäle für Kleinserienaufträge.
Wie lang ist die übliche Lieferzeit?
Standard: beidseitig 3–5 Tage, 4–8 Lagen 5–7 Tage. Express: Je nach Ihren Vorgaben sind 24-Stunden- und 48-Stunden-Optionen verfügbar.
Welche Dateiformate akzeptieren Sie?
Wir unterstützen die Standardformate Gerber RS-274X, ODB++ und IPC-2581 sowie native Dateien aus Altium Designer, KiCad, Eagle und anderen EDA-Tools.
Wie stellen Sie die Produktqualität sicher?
Jede Leiterplatte durchläuft eine AOI-Prüfung, elektrische Tests und eine abschließende Qualitätsprüfung. Zu jeder Lieferung erhalten Sie vollständige Prüfberichte. Zertifiziert nach ISO 9001 und IATF 16949 .
Welche Oberflächenausführungen sind erhältlich?
Wir bieten verschiedene Oberflächenbehandlungsoptionen an: HASL (bleifrei/bleihaltig), ENIG (Tauchvergoldung), OSP, Tauchversilberung, Tauchverzinnung, Hartgold (Goldfinger) und ENEPIG.
