Fabricação de placas de circuito impresso (PCB) de alta frequência com engenharia de precisão e serviços de montagem completos, projetados para garantir a integridade do sinal a velocidades de 10 Gbps ou mais.

Obter cotação instantânea Engenheiro consultor
24h

Protótipo rápido

30+

Capacidade da camada

10Gbps+

Integridade do sinal

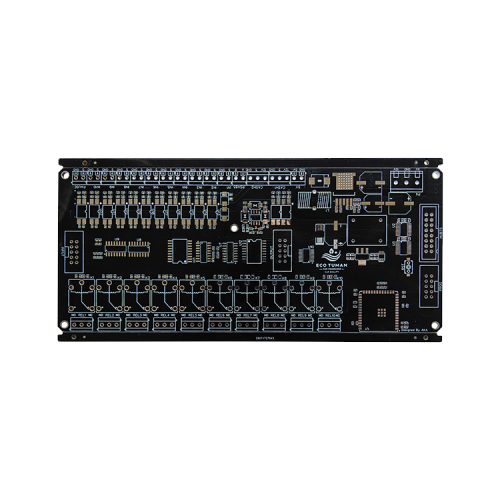

Fabricação de PCBs de alta velocidade

Alto desempenho
Velocidade e precisão Engenharia

Specialized in high-frequency signal transmission (≥50MHz), Topfast delivers mission-critical PCB solutions for 5G, Computing, and Aerospace applications.

Ultra Multicamadas

Especializado em mais de 30 camadas

Materiais HF

Rogers, Teflon, Isola IS620

Vias cegas/enterradas

Perfuração a laser de precisão

Compatível com 10 Gbps+

Lógica completa de análise SI/PI

Entrega rápida

Serviço de protótipos 24 horas

Padrões globais

Em conformidade com as normas UL, ISO 9001 e RoHS

Solicitar revisão por um engenheiro

Por que escolher a Topfast para alta velocidade?

Alta frequência

≥50MHz signals with ultra-low loss substrate control.

Multicamadas

Empilhamento complexo de mais de 30 camadas com alinhamento na escala de mícrons.

Proteção contra interferências eletromagnéticas

Projeto otimizado para isolamento e resistência a interferências.

Lógica Térmica

Dissipação de calor de alta eficiência para placas com alto consumo de energia.

Comece seu projeto

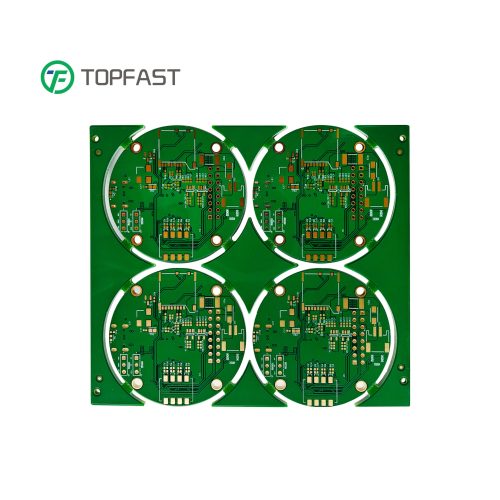

PCB de alta velocidade
Integridade do sinal 100% garantido
Engenharia de Materiais

Parâmetros-chave dos materiais de alta velocidade

Especificações críticas verificadas para garantir a integridade do sinal com perdas ultrabaixas.

01

Constante dielétrica (Dk)

Afeta a velocidade de propagação do sinal e o controle de impedância em todas as bandas de frequência.

Faixa de alvos 2.2 – 4.5
  • Reduz a distorção de fase do sinal
  • Alta estabilidade Menos de 1% a 10 GHz
02

Tangente de perda (Df)

Determina a quantidade de energia do sinal absorvida pelo material do substrato.

Meta de HF < 0.005
  • Minimiza a perda de inserção
  • Essencial para sinais de 25 Gbps ou mais
03

Transição vítrea (Tg)

O ponto crítico em que a resina passa do estado rígido para o estado plástico.

Grau industrial > 170°C
  • Previne rachaduras e delaminação
  • Garante a confiabilidade térmica
04

Expansão térmica (CTE)

Coeficiente de expansão no eixo Z durante processos de ciclagem térmica.

Limiar Menos de 50 ppm
  • Corresponde à energia de ligação do cobre
  • Reduz a tensão nas vias cegas

Matriz de Desempenho de Materiais

Análise comparativa das propriedades do substrato para a integridade do sinal de alta frequência.

Tipo de material
Exemplo de destaque
Dk A 10 GHz
Df A 10 GHz
Aplicações ideais
Referência de custo
FR-4 padrão
Isola 370HR
4.3
0.020
Digital (< 1 Gbps)
Economia
FR4 de perda média
Megtron 6
3.7
0.008
5 Gbps / IoT
Moderado
Baseado em PTFE
Rogers RO3003
3.0
0.0013
mmWave (77GHz)
Premium
Com enchimento de cerâmica
Rogers RO4350B
3.48
0.0037
5G / 25 Gbps
Premium
LCP (Cristal Líquido)
DuPont Teflon
2.9
0.002
Flex / 100 GHz+
Flex / 100 GHz+

Matriz de Processos Híbridos

Sequência de fabricação avançada para integridade de sinal de alta frequência.

01

Preparação de materiais

  • Substrato: Rogers RO4350B / Duroid
  • Cobre: Perfil ultrabaixo HVLP
É necessária a verificação do Dk Tester
02

Aquisição de imagens da camada interna

  • Linha/Espaço: 3/3 mil ultrafina
  • Processo: LDI - geração direta de imagens a laser
Controle de impedância: tolerância de ±7%
03

Processo de laminação

  • Temp: 180±5℃ Controlled
  • Turno: Layer Shift ≤ 50μm
Monitoramento do fluxo de resina ativado
04

Perfuração a laser

  • Tamanho do furo: 0,1 mm - 0,3 mm
  • Precisão: ±25μm Position
CO₂/UV Hybrid Laser System
05

Acabamento da superfície

  • Processo: ENIG / Prata por imersão
  • Au Espessura: 0.05-0.1μm (Uniform)
Otimizado para condutividade de alta frequência
06

Inspeção Final de Qualidade

  • Padrão: IPC-6012D Classe 3
  • Raio-X: AXI 3D para vias cegas
Teste TDR: Impedância até 40 GHz
Soluções completas

Capacidades de montagem de precisão

Tecnologia SMT

Precisão de posicionamento
±25μm @10σ
Faixa de componentes
0201 a 150 mm²
Passo mínimo
0,30 mm (IC)

Montagem de BGA

Tamanho da embalagem
Até 74 × 74 mm
Distância mínima entre bolas
0,2 mm (8 mil)
Modo de inspeção
3D AXI / 5μm Res

Furo passante

Modo de soldagem
Seletivo e convencional
Largura máxima da placa
Processo de 450 mm
Altura do componente
Top Max 120 mm
IPC-A-610 Classe 3
ISO 9001:2015
Em conformidade com a IATF 16949
Certificado pela UL

Procura serviços de montagem para o setor médico ou aeroespacial? Let’s discuss your technical needs.

Solicitar Relatório de Design para Montagem (DFA)

Aplicações de PCB de alta velocidade

Soluções avançadas para tecnologias de última geração

Comunicação 5G

Comunicação

  • Estações base 5G/6G
  • Módulos ópticos
  • Radar de ondas milimétricas
Até 77 GHz Dk 3.0-3.5
Computação de servidor

Computação

  • Servidores
  • Switches de rede
  • Cartões do acelerador de IA
Sinais de mais de 25 Gbps Projetos HDI
Fone de ouvido VR

Eletrônicos de consumo

  • Roteadores Premium
  • Dispositivos de VR/AR
  • Monitores 8K
Passo de 0,3 mm Ultrafino
Veículo autônomo

Automotivo

  • Sensores autônomos
  • Redes de veículos
  • Sistemas ADAS
-40 °C a 125 °C ASIL-D

Inicie seu projeto de PCB de alta velocidade

Se você está procurando serviços profissionais de projeto e fabricação de placas de circuito impresso (PCB) de alta velocidade, entre em contato conosco hoje mesmo para obter um orçamento personalizado.

Entre em contato conosco imediatamente
Entre em contato conosco
Fale com nosso especialista em PCB
  • Protótipo de PCB
  • Montagem de PCB

Mais opções

Mais opções
