Der ultimative Leitfaden für halogenfreie Leiterplatten

Im heutigen Streben nach hoher Leistung und Miniaturisierung stehen Elektronikingenieure vor einer neuen zentralen Herausforderung: Wie lassen sich Designs umweltfreundlicher und sicherer gestalten? Halogenfreie Leiterplatten sind die entscheidende Lösung für diese Herausforderung. Sie haben sich von einer optionalen Spezifikation zu einer unverzichtbaren Voraussetzung für den Zugang zu globalen Märkten und das Vertrauen der Verbraucher entwickelt.

Was ist eine halogenfreie Leiterplatte??

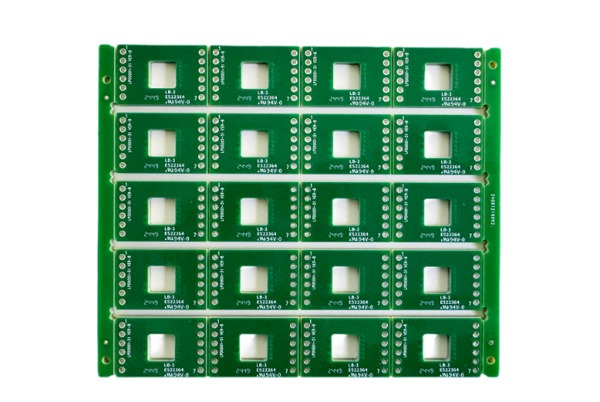

Einfach ausgedrückt ist eine halogenfreie Leiterplatte eine Leiterplatte, bei der der Gehalt an Halogenen (insbesondere Brom und Chlor) im Substrat, in Flammschutzmitteln und anderen Teilen streng begrenzt ist.

Gemäß der maßgeblichen Definition der Norm der Internationalen Elektrotechnischen Kommission (IEC) IEC 61249-2-21Eine Leiterplatte muss alle folgenden Bedingungen erfüllen, um als „halogenfrei“ bezeichnet zu werden:

• Bromine (Br) content ≤ 900 ppm
• Chlorine (Cl) content ≤ 900 ppm
• Total Halogen content ≤ 1500 ppm

Diese Norm entspricht den Halogen-Grenzwerten der EU-Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS). Das bedeutet, dass die Verwendung halogenfreier Leiterplatten nicht nur eine Entscheidung für die Umwelt ist, sondern auch ein kluger Schachzug, um die Konformität der Produkte mit den wichtigsten globalen Marktvorschriften sicherzustellen.

Warum halogenfreie Leiterplatten wählen?

Die Umstellung auf halogenfreie Leiterplatten dient nicht nur dem „grünen“ Image, sondern bietet auch konkrete Leistungs- und Zuverlässigkeitsverbesserungen für Ihre Produkte.

1. Umweltsicherheit und Nachhaltigkeit
   Herkömmliche halogenierte Flammschutzmittel setzen starke Karzinogene wie Dioxine und Furane bei Verbrennung oder unsachgemäßer Entsorgung. Halogenfreie Materialien beseitigen dieses Risiko an der Quelle und reduzieren so die negativen Auswirkungen von Elektronikgeräten auf die Umwelt während ihres gesamten Lebenszyklus erheblich.
2. Überlegene Leistung
   • Höhere thermische Stabilität: Halogen-free laminates typically have a higher Glass Transition Temperature (Tg), often above 150°C, which enables them to better withstand the high temperatures of lead-free soldering processes and high-temperature operating environments, thereby reducing delamination risks.
   • Bessere elektrische EigenschaftenViele halogenfreie Materialien weisen eine geringere Dielektrizitätskonstante (Dk) und einen geringeren Verlustfaktor (Df) auf. Dies ist entscheidend für die Signalintegrität in Hochfrequenz- und Hochgeschwindigkeitsschaltungen (z. B. 5G, HF-Anwendungen), da dadurch die Signaldämpfung wirksam reduziert wird.
3. Starke Regulierung und Marktzugang
   Die Einhaltung von Normen wie IEC und RoHS ist eine Voraussetzung für den Zugang zu Märkten wie der EU. Darüber hinaus sind Produkte mit der Kennzeichnung „halogenfrei“ in den Bereichen Automobil, Telekommunikation und hochwertige Unterhaltungselektronik wettbewerbsfähiger und dienen als überzeugender Beweis für das Umweltengagement einer Marke.
4. Verbesserte Langzeitzuverlässigkeit
   Halogenfreie Leiterplatten weisen häufig folgende Eigenschaften auf: geringere Feuchtigkeitsaufnahme (kann unter 0,1 % liegen), was ihre Zuverlässigkeit in feuchten Umgebungen erhöht und Ausfallrisiken wie Unterbrechungen oder Kurzschlüsse aufgrund von Feuchtigkeitsaufnahme verringert und somit die Lebensdauer des Produkts verlängert.

Umweltauswirkungen von halogenierten PCB

Halogene, insbesondere bromierte Flammschutzmittel, wurden aufgrund ihrer wirksamen Flammhemmung häufig eingesetzt, jedoch zu einem hohen Preis:

• Giftige EmissionenBei Bränden oder bei der Verbrennung im Rahmen des Recyclingprozesses setzen sie große Mengen korrosiver und giftiger Gase frei, die die Luft und den Boden verschmutzen.
• Schwierigkeiten beim RecyclingDie Verarbeitung halogenierter Abfälle ist komplex und kostspielig, was leicht zu unsachgemäßer Entsorgung und einer Verschärfung der Umweltbelastung führen kann.

Wie wählt man halogenfreie Laminate aus?

Bei der großen Auswahl an halogenfreien Materialien stellt sich die Frage, wie Sie die richtige Wahl treffen. Konzentrieren Sie sich auf diese wichtigen Faktoren:

• Materialsystem: In handelsüblichen halogenfreien Materialien werden Phosphor (P), Stickstoff (N) oder synergistische P-N-Systeme als Flammschutzmittel verwendet.
• Wichtige Parameter:
  • Thermische Leistung: Focus on Tg (>150°C is better) and Decomposition Temperature (Td).
  • Elektrische LeistungFür Hochfrequenzanwendungen sollten Materialien mit niedrigem Dk-Wert (z. B. <3,5) und niedrigem Df-Wert (z. B. <0,005) gewählt werden.
  • Mechanische Eigenschaften: Stellen Sie sicher, dass die Schälfestigkeit und Zähigkeit den Anforderungen für Montage und Verwendung entsprechen.
• Kosten und Lieferkette: Halogenfreie Materialien können 10 % bis 20 % teurer sein. Wägen Sie das Budget gegen die Leistungsanforderungen ab und wählen Sie zuverlässige Lieferanten mit stabilen Lagerbeständen.

Herausforderungen beim Designwechsel und Lösungen für einen reibungslosen Übergang

Das Erkennen von Herausforderungen ist der erste Schritt zu einer erfolgreichen Umstellung. Halogenfrei PCB-Design könnte konfrontiert sein mit:

• Erhöhte KostenMaterial- und mögliche Prozessanpassungen erhöhen die Kosten.
• Prozessanpassungen:
  • BohrenDie Materialien sind härter, sodass möglicherweise angepasste Bohrparameter erforderlich sind.
  • Ätzen: Die etwas geringere Alkalibeständigkeit erfordert eine kontrollierte Eintauchzeit in alkalische Lösungen, um ein Ausbleichen des Substrats zu verhindern.
  • Montage: Halogen-free PCBs often use lead-free processes, requiring higher reflow soldering peak temperatures (around 260°C).

Fünfstufiger Prozess für einen reibungslosen Übergang:

1. Bedarfsanalyse: Definieren Sie die regulatorischen und Kundenanforderungen für den Zielmarkt.
2. MaterialforschungEnge Zusammenarbeit mit Lieferanten, um Laminate zu prüfen, die den Spezifikationen entsprechen.
3. Prüfung von Prototypen: Prototypen bauen und gründlich testen, um die Herstellbarkeit (DFM) und Zuverlässigkeit zu überprüfen.
4. ProzessaktualisierungKommunizieren Sie mit den Herstellern, um die Parameter für Bohren, Löten usw. zu optimieren.
5. Team-Befähigung: Stellen Sie sicher, dass die Konstruktions- und Produktionsteams die neuen Materialeigenschaften und Handhabungsanforderungen verstehen.

Häufig gestellte Fragen (FAQ)

• F: Sind „halogenfrei“ und „RoHS“ dasselbe?
  • A: Nein. RoHS beschränkt in erster Linie Blei, Quecksilber, Cadmium, sechswertiges Chrom, PBB und PBDE. Halogenfrei beschränkt speziell den Gehalt an Chlor und Brom. Es handelt sich um unabhängige, aber sich ergänzende Konzepte, die oft gleichzeitig erforderlich sind.
• F: Ist Halogenfreiheit obligatorisch?
  • A: Derzeit gibt es kein einheitliches globales Gesetz, das dies vorschreibt, aber aufgrund der starken Marktnachfrage hat es sich in vielen Branchen (insbesondere in der Automobilindustrie und der Unterhaltungselektronik) zu einem De-facto-Standard entwickelt.
• F: Warum beschränken sich die Normen nur auf Chlor und Brom?
  • A: Denn unter den Halogenen werden Chlor und Brom (insbesondere Brom) am häufigsten in Flammschutzmitteln für Elektronikgeräte verwendet; Fluor, Jod usw. kommen nur selten zum Einsatz.

Schlussfolgerung

Halogenfreie Leiterplatten sind kein Zukunftskonzept mehr, sondern eine Notwendigkeit im heutigen Design. Sie stellen das perfekte Gleichgewicht dar, das die Elektronikindustrie zwischen Leistung, Sicherheit und Nachhaltigkeit erreicht hat. Für zukunftsorientierte Ingenieure geht es beim proaktiven Verständnis und der Anwendung der halogenfreien Leiterplattentechnologie nicht nur darum, regulatorische Risiken zu mindern, sondern auch darum, wettbewerbsfähigere und verantwortungsbewusstere Produkte zu entwickeln.
