La integridad de la señal ya no es una preocupación exclusiva de los ingenieros de RF.
En los diseños digitales modernos de alta velocidad, incluso las placas de circuito impreso multicapa estándar pueden sufrir degradación de la señal si no se controlan estrictamente las variables de fabricación.
Many engineers focus heavily on layout and simulation—but overlook how the Proceso de fabricación de PCB afecta directamente al rendimiento eléctrico en el mundo real.
En esta guía, TOPFAST, fabricante profesional de placas de circuito impreso, explica cómo las variables de fabricación influyen en la integridad de la señal y qué pueden hacer los diseñadores para minimizar el riesgo.
Índice

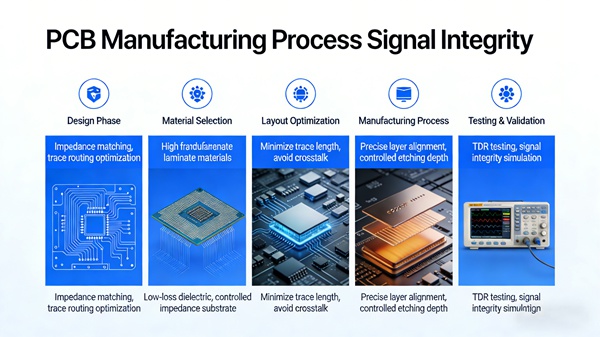

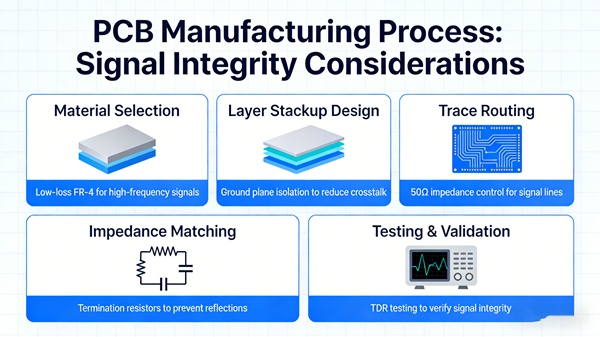

Por qué la fabricación es importante para la integridad de la señal
La integridad de la señal depende de:
- Impedancia controlada
- Espesor dieléctrico uniforme
- Geometría estable del cobre
- Alineación precisa de capas
Todos estos parámetros se ven influidos por procesos de fabricación como la laminación, el grabado y el recubrimiento.
Si no está familiarizado con el flujo completo de fabricación, le recomendamos que revise nuestro
Proceso de fabricación de PCB guía
Comprender el proceso es el primer paso para comprender la variación eléctrica.
1. Variación del ancho de traza y control de impedancia
Durante el grabado, las pistas de cobre rara vez mantienen el ancho exacto para el que fueron diseñadas.
Un sobregrabado leve puede reducir el ancho de la pista, aumentando la impedancia.
Incluso pequeñas variaciones pueden afectar:
- Señales digitales de alta velocidad
- Emparejamiento de pares diferenciales
- Líneas de transmisión de RF
Los diseñadores deben tener en cuenta lo realista. Tolerancias de fabricación de PCB al definir estructuras de impedancia.
Ignorar las tolerancias suele provocar desajustes de impedancia durante la producción real.
2. Variación del espesor dieléctrico
La impedancia de las placas de circuito impreso (PCB) se ve muy influida por el espesor dieléctrico entre las capas de señal y los planos de referencia.
Durante la laminación:
- El flujo de resina puede provocar variaciones en el espesor.
- Uniformidad del impacto de la temperatura y la presión de prensado
- El material Tg afecta a la estabilidad dimensional.
Incluso los procesos controlados presentan variaciones cuantificables.
Los fabricantes profesionales gestionan esto mediante la optimización del apilamiento y la selección de materiales.
3. Rugosidad del cobre y pérdida de señal
La rugosidad de la superficie del cobre aumenta la pérdida de inserción, especialmente a altas frecuencias.
A medida que aumenta la frecuencia:
- El efecto piel se intensifica.
- El cobre rugoso provoca una atenuación adicional.
La selección de los tipos de cobre adecuados (por ejemplo, cobre de perfil bajo) puede mejorar significativamente el rendimiento a alta velocidad.
Los fabricantes que comprenden la integridad de la señal recomendarán opciones de materiales adecuadas durante la revisión del DFM.
4. Desalineación de capas
La desalineación entre las capas de señal y referencia puede alterar la impedancia y el comportamiento de acoplamiento.
Esto puede afectar:
- Rendimiento de diafonía
- Continuidad de la ruta de retorno
- Rendimiento EMI
La precisión de la alineación de capas se controla durante los procesos de laminación y formación de imágenes.
Un control deficiente del proceso aumenta la imprevisibilidad eléctrica.
5. A través de la calidad y el rendimiento de alta velocidad
Las vías introducen discontinuidades de impedancia.
Los factores de fabricación que afectan a las vías incluyen:
- Espesor del recubrimiento
- Calidad de la pared del orificio
- Precisión del taladro
Defectos tales como huecos o recubrimiento insuficiente (véase común Defectos de fabricación de PCB) pueden aumentar la resistencia y degradar las señales de alta velocidad.
Un diseño adecuado, combinado con procesos de recubrimiento estables, es esencial para una transmisión de señales fiable.
Riesgos para la integridad de la señal en PCB estándar frente a PCB HDI
PCB multicapa estándar
- Sensibilidad de impedancia moderada
- Más tolerante con pequeñas variaciones
HDI / PCB de alta velocidad
- Requisitos estrictos de impedancia
- Sensible a la variación dieléctrica
- Sensible a la rugosidad del cobre
A medida que aumenta la densidad de las placas de circuito impreso, la precisión en la fabricación se vuelve más crítica.
Cómo controla TOPFAST las variables de integridad de la señal
Como fabricante profesional de placas de circuito impreso, TOPFAST admite diseños de alta velocidad mediante:
- Diseño de apilamiento de impedancia controlada
- Validación de la capacidad del proceso
- Monitorización estadística del espesor
- Verificación de cupones de prueba de impedancia
- Estricto control de calidad durante todo el proceso de fabricación.
(Enlace interno a: /control-de-calidad-de-pcb/)
Esto garantiza que el rendimiento eléctrico coincida con las expectativas de la simulación.
Recomendaciones de diseño para ingenieros
Para reducir el riesgo de integridad de la señal durante la fabricación:
- Diseñar estructuras de impedancia con tolerancias realistas.
- Comunicar claramente las redes críticas.
- Utilice apilamientos revisados por el fabricante.
- Evite restricciones innecesarias y excesivamente estrictas.
- Realizar la verificación de la impedancia del cupón.
La colaboración entre los equipos de diseño y fabricación mejora significativamente la consistencia del rendimiento a alta velocidad.
Proceso de fabricación de PCB FAQ
R: Sí. Las variaciones en el ancho de traza, el espesor dieléctrico y la rugosidad del cobre influyen directamente en la impedancia y la pérdida de señal.
R: Ningún proceso es perfecto, pero un control estricto del proceso y las pruebas de impedancia reducen significativamente la variación.
R: Solo cuando lo requiera el rendimiento. Las especificaciones excesivas aumentan el coste sin mejorar siempre el rendimiento.
R: Las pruebas de impedancia y las pruebas eléctricas durante la fabricación son métodos de verificación estándar.
Conclusión
La integridad de la señal no depende únicamente del software de diseño y las herramientas de simulación.
Depende igualmente del control de la fabricación en el mundo real.
Comprender cómo las variables de fabricación de PCB influyen en la impedancia, la pérdida y el comportamiento a alta velocidad permite a los ingenieros diseñar de forma más inteligente, reducir el riesgo y mejorar la fiabilidad del producto.
Con capacidad de impedancia controlada y una gestión estricta de los procesos, TOPFAST ayuda a garantizar que su PCB funcione eléctricamente tal y como se diseñó.
