Umfassende Analyse flexibler Leiterplattenmaterialien

1. Überblick über flexible Leiterplattenmaterialien

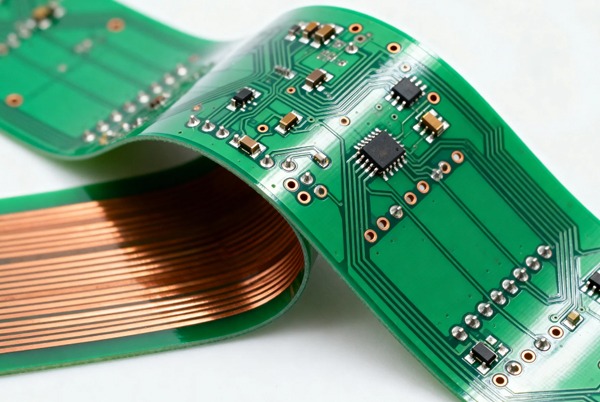

1.1 Was sind flexible Leiterplattenmaterialien?

Flexible Leiterplatte Materialien sind spezielle Substrate, die zur Herstellung von Leiterplatten verwendet werden, die biegen und faltenSie überwinden die physikalischen Einschränkungen herkömmlicher starrer Leiterplatten und bringen revolutionäre Veränderungen im Design elektronischer Produkte mit sich. Diese Materialien behalten nicht nur unter dynamischer Biegung eine stabile elektrische Leistung bei, sondern passen sich auch an verschiedene komplexe räumliche Strukturenund leistet damit einen wichtigen technischen Beitrag zur Miniaturisierung und Gewichtsreduzierung moderner elektronischer Geräte.

1.2 Einzigartige Vorteile flexibler Leiterplatten

• 3D-Routing-Fähigkeit: Kann sich im dreidimensionalen Raum frei biegen, was eine effizientere Anordnung der Komponenten ermöglicht.
• GewichtsreduktionBis zu 70 % leichter als herkömmliche starre Leiterplatten, ideal für tragbare Geräte.
• Verbesserte Verlässlichkeit: Eliminieren Sie die Notwendigkeit von Steckverbindern und reduzieren Sie so das Risiko von Ausfällen an Verbindungspunkten.
• Platz sparendDie Dicke kann bis zu 0,1 mm betragen, wodurch erheblich Platz im Inneren des Geräts eingespart wird.

2. Kernarten und technische Eigenschaften flexibler Leiterplattenmaterialien

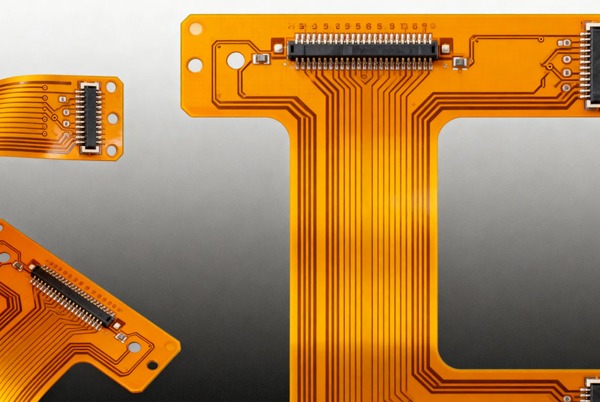

2.1 Polyimid (PI)-Folie:

Als der dominantes Material Auf dem Markt für flexible Leiterplatten zeigt Polyimidfolie außergewöhnliche Leistungsfähigkeit in extremen Umgebungen:

Eingehende Analyse der technischen Parameter:

• Thermische Stabilität: Long-term operating temperature range from -200°C to 260°C, short-term tolerance up to 400°C.
• Mechanische EigenschaftenZugfestigkeit von 230–300 MPa, Bruchdehnung von 30–70 %.
• Elektrische Eigenschaften: Dielektrizitätskonstante von 3,4–3,5 (bei 1 MHz), Verlustfaktor < 0,003.
• Chemische BeständigkeitBeständig gegen organische Lösungsmittel, Säuren und Strahlung, geeignet für raue Umgebungen.

Anwendungsszenarien: Elektronische Steuerungssysteme für die Luft- und Raumfahrt, Hochtemperatur-Industriesensoren, militärische Kommunikationsausrüstung.

2.2 Polyesterfolie (PET)

PET-Material nimmt eine wichtige Position in der Bereich Unterhaltungselektronikund dabei ein perfektes Gleichgewicht zwischen Leistung und Kosten zu erreichen:

Zentrale Vorteile:

• WirtschaftDie Kosten betragen nur 40–60 % der Kosten für PI-Material und eignen sich für die Großserienfertigung.
• Mechanische FlexibilitätDie Biegewechselfestigkeit übersteigt 1 Million Zyklen (1 mm Biegeradius).
• Umweltmerkmale: Recycelbar, entspricht den Prinzipien der umweltfreundlichen Herstellung.

Wichtige Einschränkung: Limited temperature resistance (max 120°C), not suitable for high-temperature soldering processes.

Typische AnwendungenFlexkabel für Smartphones, Digitalkameramodule, kostengünstige Sensoren.

2.3 Polyethylennaphthalat (PEN)-Folie

PEN-Material stellt einen Durchbruch dar in Temperaturtoleranz im Vergleich zu PET:

Leistungsverbesserungen:

• Operating temperature increased to 150°C, 30°C higher than PET.
• Deutlich verbesserte Hydrolysestabilität, geeignet für Umgebungen mit hoher Luftfeuchtigkeit.
• Verbesserte UV-Beständigkeit, verlängert die Lebensdauer im Außenbereich.

Anwendungsbereiche: Sensoren für den Motorraum von Kraftfahrzeugen, industrielle Steuerungssysteme und Anzeigegeräte für den Außenbereich.

2.4 Flüssigkristallpolymer (LCP)-Folie

LCP-Material steht für Spitzenentwicklung in der flexiblen Leiterplattentechnologie, besonders geeignet für die Kommunikationsanforderungen der nächsten Generation:

Bahnbrechende Eigenschaften:

• Ultra-geringe Verluste: Dielektrizitätskonstante 2,9–3,1, Verlustfaktor < 0,002 (bei 10 GHz).
• Sehr geringe Feuchtigkeitsaufnahme: < 0,02 %, wodurch eine hohe Frequenzstabilität gewährleistet ist.
• Wärmeausdehnungskoeffizient: Passt sich Kupferfolie genau an und reduziert Spannungsprobleme.

Vorteile der 5G-Anwendung: Erhält die Signalintegrität in Millimeterwellenbändern, ausgezeichnete Phasenstabilität.

3. Umfassender Leistungsvergleich flexibler Leiterplattenmaterialien

3.1 Detaillierter Vergleich der mechanischen Eigenschaften

Material Typ	Zugfestigkeit (MPa)	Flex-Lebensdauer (Zyklen)	Reißfestigkeit (N/mm)	Elastizitätsmodul (GPa)
PI-Folie	230-300	>1.000.000	>100	2.5-3.0
PET-Folie	180-250	>500.000	60-80	2.0-2.5
PEN-Film	200-280	>800.000	80-95	2.3-2.8
LCP-Folie	150-220	>2.000.000	70-90	1.5-2.0

3.2 Umfassende Bewertung der elektrischen Leistung

Dielektrische Eigenschaften Frequenzganganalyse:

• PI-Material: Dielektrizitätskonstantenänderung < 5 % im Bereich von 1 GHz bis 10 GHz.
• LCP-Material: Bietet stabile Leistung in Millimeterwellenbereichen (über 30 GHz).
• Einfluss der Temperatur: Electrical changes < 3% for all materials within -50°C to 150°C range.

3.3 Indikatoren für die Umweltanpassungsfähigkeit

• Chemische Beständigkeit: PI > LCP > PEN > PET
• Feuchte Wärmealterung: Performance retention rate after 1000 hours under 85°C/85% RH conditions.
• UV-Stabilität: Ein wichtiger Aspekt für Anwendungen im Außenbereich.

4. Strategie zur Auswahl flexibler Leiterplattenmaterialien und Anwendungsleitfaden

4.1 Auswahlmatrix nach Anwendungsszenario

Unterhaltungselektronikbereich:

• Geringe Kostenanforderungen: PET-Substrat (z. B. interne Telefonkabel).
• Mittlere Leistung: PEN-Substrat (z. B. Wearables).
• Hohe Leistungsanforderungen: Dünnes PI-Substrat (z. B. Scharnierschaltungen für faltbare Bildschirme).

Industrie- und Automobilbereich:

• High-temperature environment: Thick PI substrate (Tg > 300°C).
• Umgebung mit hoher Luftfeuchtigkeit: LCP oder speziell beschichtetes PI-Material.
• Vibrationsumgebung: Verstärktes PI-Substrat (z. B. Sensoren für Kraftfahrzeuge).

Hochfrequenz-Kommunikationsfeld:

• Unter 6 GHz: Modifiziertes PI-Material.
• Millimeterwellenanwendungen: LCP-Material (z. B. 5G-Antennen).

4.2 Wichtige Designüberlegungen

Biegebereichsdesign:

• Static bending: Minimum bend radius = material thickness × 10.
• Dynamic bending: Minimum bend radius = material thickness × 20-30.
• Flex-Lebensdauer: Beschleunigte Biegetests für dynamische Anwendungen erforderlich.

Auswahl des Laminierungsverfahrens:

• Einseitige flexible Leiterplatten: Am wirtschaftlichsten, geeignet für einfache Verbindungen.
• Doppelseitige flexible Leiterplatten: Erfordern PTH-Durchkontaktierungen, erhöhte Komplexität.
• Mehrschichtige flexible Leiterplatten: Ermöglichen eine hohe Verdrahtungsdichte, jedoch steigen die Kosten erheblich.

5. Kurzer Vergleich mit anderen PCB-Materialien

5.1 Überblick über Starre PCB Materialien

FR-4 Standardmaterial: Glasfaserverstärktes Epoxidharz, geeignet für die meisten allgemeinen Elektronikzwecke.
Hochfrequenz-MaterialienPTFE, Rogers-Serie, speziell für HF- und Mikrowellenschaltungen entwickelt.
Metallbeschichtete Substrate: Materialien auf Aluminium- und Kupferbasis, die Probleme bei der Wärmeableitung von Hochleistungsgeräten lösen.

5.2 Starr-Flex-Leiterplatte Materialien

Kombinieren Sie die Vorteile von starren und flexiblen Bereichen, die in High-End-Bereichen wie Luft- und Raumfahrt sowie medizinische Geräte:

• Starre Bereiche: Bieten Komponentenunterstützung und mechanische Stabilität.
• Flexible Bereiche: 3D-Verlegung und bewegliche Verbindungen aktivieren.

6. Zukünftige Trends und innovative Materialien

6.1 Dehnbare elektronische Materialien

Neue Generation von dehnbare Polymere in Entwicklung, mit einer Dehnbarkeit von >100 %:

• Anwendungsmöglichkeiten: Elektronische Haut, biomedizinische Sensoren.
• Technische Herausforderungen: Aufrechterhaltung der elektrischen Stabilität unter Belastungsbedingungen.

6.2 Biologisch abbaubare flexible Materialien

Umweltfreundliche flexible Leiterplattenmaterialien:

• Polymilchsäure (PLA)-Substrate: Unter bestimmten Bedingungen biologisch abbaubar.
• Anwendungsszenarien: Einweg-Medizinprodukte, umweltfreundliche Elektronik.

6.3 Transparente flexible Materialien

For flexible Displays und transparente Elektronik:

• Transparentes Polyimid: Lichtdurchlässigkeit > 85 %.
• Materialien auf Graphenbasis: Besitzen ausgezeichnete Leitfähigkeit und Transparenz.
