Choisir entre SMT (Technologie de montage en surface) and THT (technologie à trous traversants) est une décision cruciale dans l'assemblage des circuits imprimés. Chaque méthode présente des avantages, des limites et des cas d'utilisation idéaux qui lui sont propres.
Dans ce guide, TOPFAST, fabricant professionnel de circuits imprimés, compare les assemblages SMT et THT en termes de processus, de coût, de fiabilité et d'applications afin de vous aider à choisir la solution la mieux adaptée.
Table des matières
Qu'est-ce que l'assemblage de circuits imprimés SMT ?
SMT (technologie de montage en surface) est une méthode d'assemblage de circuits imprimés dans laquelle les composants sont montés directement sur la surface du circuit imprimé.
Principales caractéristiques du SMT :
- Petite taille des composants
- Haute densité de composants
- Placement entièrement automatisé
- Convient à la production en série
Le SMT est la méthode d'assemblage la plus largement utilisée dans l'électronique moderne.
Article connexe :
Qu'est-ce que l'assemblage de circuits imprimés ?? SMT, THT et PCBA expliqués
Qu'est-ce que l'assemblage de circuits imprimés THT ?
THT (technologie à trous traversants) consiste à insérer les broches des composants dans des trous percés et à les souder aux pastilles situées sur le côté opposé.
Principales caractéristiques du THT :
- Liaison mécanique solide
- Meilleur pour les composants à courant élevé ou à forte contrainte
- Partiellement manuel ou semi-automatisé
Le THT est encore largement utilisé dans l'électronique industrielle et l'électronique de puissance.
Assemblage de circuits imprimés SMT vs THT : comparaison côte à côte
| Aspect | Assemblage SMT | Assemblage THT |
|---|---|---|
| Taille des composants | Petit | Plus grand |
| Vitesse d'assemblage | Très rapide | Plus lent |
| Niveau d'automatisation | Haut | Moyen |
| Résistance mécanique | Modéré | Haut |
| densité des circuits imprimés | Haut | Low |
| Coût (volume) | Plus bas | Plus élevé |
| Utilisation typique | Electronique grand public | Industrie et énergie |
Différences dans les processus de fabrication
Processus d'assemblage SMT
- Impression de pâte à souder

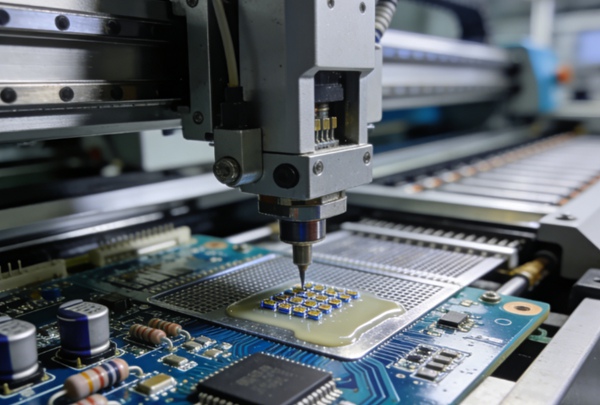

- Placement automatisé des composants
- Soudure par refusion
- Inspection AOI / rayons X
Processus complet :
Explication du processus d'assemblage des circuits imprimés
Processus d'assemblage THT
- Insertion de composants
- Soudage à la vague ou soudage sélectif
- Inspection visuelle
Dans les assemblages mixtes, le SMT est généralement réalisé avant le THT.
Comparaison des coûts : SMT vs THT
SMT propose généralement coût d'assemblage réduit pour des volumes moyens à importants en raison de :
- Automatisation
- Réduction de la main-d'œuvre
- Taille réduite du circuit imprimé
Les coûts liés à la THT sont plus élevés en raison des facteurs suivants :
- Insertion manuelle
- Temps d'assemblage plus long
Guide connexe :
Explication du coût d'assemblage des circuits imprimés
Fiabilité et résistance mécanique
- La technologie SMT est fiable pour la plupart des appareils électroniques grand public et numériques.
- THT offre une résistance supérieure pour les connecteurs, les transformateurs et les composants électriques.
- Les conceptions automobiles et industrielles combinent souvent les deux méthodes.
Quand choisir l'assemblage de circuits imprimés SMT ?
Choisissez SMT si :
- Votre conception nécessite une densité élevée de composants.
- Vous produisez de grands volumes
- La miniaturisation est importante
- La rentabilité est importante
Quand choisir l'assemblage de circuits imprimés THT
Choisissez THT si :
- Les composants subissent des contraintes mécaniques.
- Un courant ou une tension élevés sont impliqués.
- Les connecteurs doivent résister à des insertions répétées.

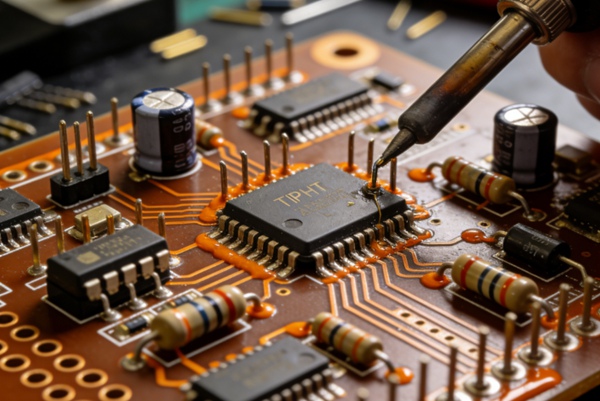

Assemblage mixte SMT et THT

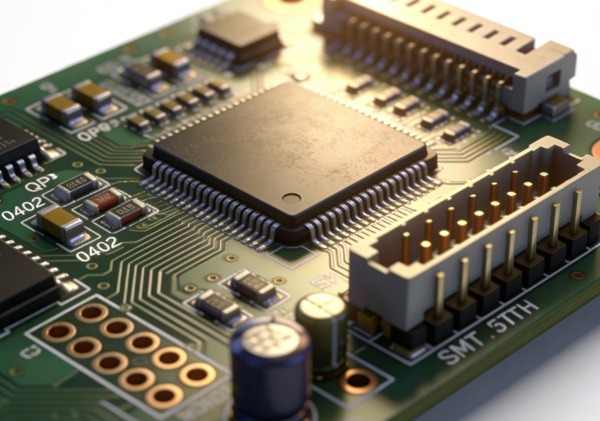

De nombreux circuits imprimés modernes utilisent assemblage mixte, combinant la technologie SMT pour les composants compacts et la technologie THT pour les composants mécaniques ou de puissance.
Article connexe :
Qu'est-ce que l'assemblage clé en main de circuits imprimés et comment cela fonctionne-t-il ?
SMT vs THT dans différents secteurs industriels
- Consumer electronics – SMT
- Industrial control – Mixed
- Automotive electronics – Mixed
- Medical devices – SMT + selective THT
- Power electronics – THT
TOPFAST prend en charge toutes les combinaisons d'assemblage avec un contrôle qualité rigoureux.
Pourquoi choisir TOPFAST pour l'assemblage de circuits imprimés SMT et THT ?
En tant que fabricant professionnel de circuits imprimés, TOPFAST fournit :
- Lignes SMT avancées
- Équipes d'assemblage THT expérimentées
- Support d'assemblage à technologie mixte
- Inspection AOI et inspection par rayons X
- Options PCBA clés en main et en consignation
FAQ sur l'assemblage de circuits imprimés SMT et THT
R : Non. Le THT reste indispensable pour les composants électriques et mécaniques.
R : Oui. Les assemblages mixtes sont très courants.
R : Les deux sont fiables lorsqu'ils sont correctement conçus et assemblés.
R : Le SMT est généralement plus rentable pour les volumes élevés.
Réflexions finales
Les assemblages SMT et THT jouent tous deux un rôle important dans la fabrication électronique. Le choix approprié dépend des exigences de conception, de l'application et du volume de production.
En travaillant avec TOPFAST, les clients peuvent choisir la méthode d'assemblage optimale et garantir un assemblage de circuits imprimés de haute qualité, du prototype à la production.
