Dans l'ingénierie électronique moderne, le choix des cartes de circuits imprimés (PCB) a un impact direct sur les performances, la fiabilité et la compétitivité des produits sur le marché. Les PCB flexibles (FPC) et cartes rigides-flexibles sont devenues des technologies clés pour de nombreux produits innovants en raison de leurs caractéristiques physiques uniques.
Table des matières

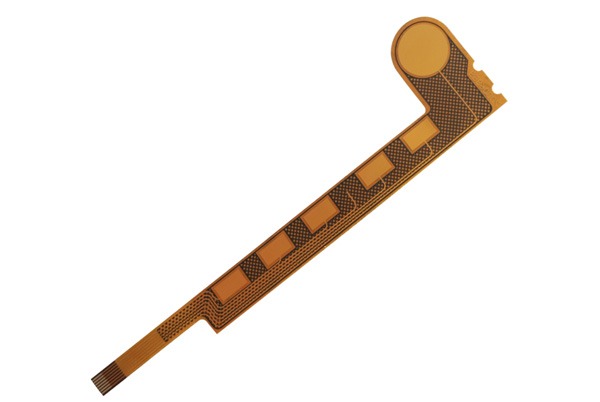

Principaux avantages de Circuit imprimé flexibles
Pourquoi choisir des circuits imprimés flexibles ?
Les circuits imprimés flexibles utilisent des films en polyimide (PI) ou en polyester (PET) comme matériaux de base, offrant de multiples avantages inégalés par les circuits imprimés rigides :
Adaptabilité dynamique tridimensionnelle
- Capable de se plier et de se courber librement pour s'adapter à des configurations spatiales complexes, avec un rayon de courbure minimal pouvant être inférieur à 1 mm.
- Réduit considérablement le poids de l'équipement (épaisseur typique de seulement 0,3 mm, soit plus de 60 % plus fine que les cartes rigides traditionnelles).
- Élimine le besoin de connecteurs, simplifiant ainsi le processus d'assemblage et réduisant les points de défaillance potentiels.
Excellente tolérance environnementale
- Outstanding high-temperature resistance (PI base material can withstand temperatures from -269°C to 400°C).
- Résiste aux vibrations et à la corrosion chimique, adapté aux environnements de travail difficiles.
- Peut supporter des centaines de milliers de cycles de flexion sans compromettre ses performances électriques.
Capacité d'intégration haute densité
- Prend en charge les largeurs de ligne fines et les pas de micro-vias, répondant ainsi aux exigences de câblage haute densité.
- Excellente intégrité du signal, particulièrement adaptée aux applications haute fréquence telles que les ondes millimétriques 5G.
Applications des circuits imprimés souples
Innovation dans le domaine de l'électronique grand public
- Circuits de zone d'articulation dans les smartphones pliables : permettent un pliage dynamique et une transmission hautement fiable.
- Connexions internes dans les écouteurs TWS : gain d'espace tout en garantissant la qualité du signal audio.
- Cartes de capteurs dans les montres connectées : s'adaptent aux designs incurvés et se plient au mouvement du poignet.
Composants critiques dans les dispositifs médicaux
- Modules d'imagerie dans les endoscopes : leur conception fine et flexible garantit une utilisation souple dans les cavités étroites.
- Moniteurs de santé portables : s'adaptent aux contours du corps pour un confort prolongé.
- Dispositifs médicaux implantables : les matériaux biocompatibles garantissent une utilisation sûre dans le corps.
Technologie industrielle et de pointe
- Systèmes de contrôle à cardan dans les drones : réduire le poids tout en résistant aux vibrations en vol.
- Câblage des articulations dans les robots industriels : s'adapte aux mouvements multiaxes sans rupture par fatigue.
- Connexions internes dans les appareils AR/VR : permettent la transmission de données à haut débit dans des espaces compacts.

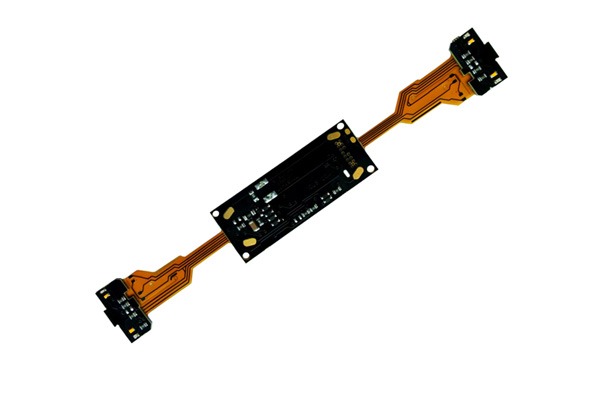

La valeur unique des cartes rigides-flexibles
Quand une solution rigide-flexible est-elle nécessaire ?
Les cartes rigides-flexibles intègrent de manière innovante des zones flexibles et des zones rigides sur une seule carte, combinant ainsi les avantages des deux :
Conception optimisée de la structure
- Les zones rigides offrent une plate-forme stable pour le montage des composants, prenant en charge les boîtiers à haute densité tels que les BGA.
- Les zones flexibles permettent des interconnexions tridimensionnelles, remplaçant les connexions par câbles traditionnelles.
- La structure intégrée réduit le nombre de connecteurs, améliorant ainsi la fiabilité du système.
Avantages en termes de performances équilibrées
- Conserve les caractéristiques dynamiques des connexions flexibles tout en possédant la résistance structurelle des zones rigides.
- Simplifie le processus d'assemblage final, réduisant ainsi les coûts globaux du système.
Applications principales des cartes rigides-flexibles
Systèmes électroniques automobiles
- Connexions entre les tableaux de bord et les consoles centrales : s'adaptent aux configurations spatiales complexes à l'intérieur des véhicules.
- Modules de capteurs ADAS : résistent aux vibrations et aux variations de température des véhicules.
- Systèmes de gestion de batterie (BMS) : obtenez une acquisition stable des signaux dans un espace limité.
Équipement aérospatial
- Équipement de communication avionique : conception légère répondant aux exigences strictes en matière de poids dans le domaine aérospatial.
- Mécanismes de déploiement par satellite : garantir un déploiement fiable des panneaux solaires et autres structures dans les environnements spatiaux.
- Modules du système de navigation : maintiennent des performances stables à des températures extrêmes.
Équipements industriels haut de gamme
- Contrôleurs d'automatisation industrielle : résistent aux contraintes mécaniques dans les environnements industriels.
- Instruments de test de précision : réalisez une intégration fonctionnelle complexe dans un espace limité.
- Unités de commande de robots : s'adaptent aux exigences de câblage pour l'articulation multi-joints.
Comment choisir entre les conceptions rigides, flexibles et rigides-flexibles ?
Analyse des facteurs clés de décision
Contraintes spatiales et mécaniques
- Optez pour des circuits imprimés flexibles lorsque :
- L'espace interne de l'appareil est très limité.
- Il est nécessaire d'effectuer une flexion dynamique ou un mouvement continu.
- La réduction globale du poids est essentielle.
- Le produit présente une forme non plane.
- Choisissez PCB rigides quand :
- L'espace de montage est suffisant et ne nécessite aucun mouvement.
- Le coût est extrêmement sensible pour la production à grand volume.
- Une résistance mécanique élevée est nécessaire pour supporter des composants lourds.
- Choisissez les cartes rigides-flexibles lorsque :
- Le système nécessite à la fois des zones de montage statiques et des zones de connexion dynamiques.
- Il est nécessaire de réduire le nombre de connecteurs afin d'améliorer la fiabilité.
- La complexité de la conception est élevée et les solutions traditionnelles sont inadéquates.
Exigences en matière de performances et d'environnement
- Transmission de signaux à haute fréquence : Les circuits imprimés flexibles offrent des constantes diélectriques stables, adaptées aux applications haute fréquence.
- Environnements à températures extrêmes : Les cartes flexibles à base de PI offrent d'excellentes performances dans des environnements à haute température.
- Scénarios à forte vibration : Les matériaux souples absorbent efficacement les contraintes mécaniques.
- Besoins élevés en dissipation thermique : Les cartes rigides ont généralement de meilleures capacités de dissipation thermique.
Considérations économiques
- Coût de développement (NRE) : Les cartes flexibles et flex-rigides ont généralement des coûts NRE plus élevés.
- Coût de production en série : Les panneaux rigides présentent un avantage évident en termes de coûts dans la production à grand volume.
- Coût total du système : Tenez compte de l'impact global des coûts liés à l'assemblage, à la maintenance et à la fiabilité.
Études de cas de référence pour la sélection
Étude de cas n° 1 : appareil portable intelligent
- Exigences : Fin, léger, flexible, résistant aux chocs quotidiens.
- Solution : Circuit imprimé flexible monocouche servant de carte mère, complété par de petites zones de renfort rigides.
- Résultat : Confortable à porter, a passé avec succès 100 000 cycles de flexion.
Étude de cas n° 2 : Contrôleur de robot industriel
- Exigences : Connexion multi-modules, résistance aux vibrations continues, haute fiabilité.
- Solution : Carte rigide-flexible à 6 couches, avec les puces principales montées sur les zones rigides et les zones flexibles reliant divers capteurs.
- Résultat : Réduction de 30 % de l'utilisation des connecteurs, baisse de 45 % du taux de défaillance.
Étude de cas n° 3 : Carte de commande pour appareils électroménagers
- Exigences : Économique, aucun déplacement nécessaire, montage standard.
- Solution : Circuit imprimé rigide double face.
- Résultat : Répondre aux exigences fonctionnelles tout en contrôlant efficacement les coûts.

Tendances futures et recommandations en matière de conception
À mesure que les produits électroniques évoluent vers des conceptions plus fines, plus légères et plus intelligentes, l'utilisation des circuits imprimés flexibles et des cartes rigides-flexibles continuera de se développer. La demande augmente considérablement dans des domaines tels que les appareils IoT, les technologies portables, l'électronique automobile et les innovations médicales.
Recommandations en matière de conception
- Envisagez le choix du type de circuit imprimé dès la phase conceptuelle afin d'éviter les modifications de conception à un stade avancé.
- Collaborez dès le début avec des fournisseurs de circuits imprimés expérimentés afin d'optimiser le choix des matériaux et la conception de l'empilement.
- Tenir pleinement compte des capacités du processus de fabrication ; les cartes flexibles exigent une plus grande précision de traitement.
- Effectuer des tests de fiabilité approfondis, en particulier pour les scénarios d'application de flexion dynamique.
Perspectives en matière de développement technologique
- Développement de nouveaux matériaux : Substrats flexibles avec une résistance à des températures plus élevées et des pertes réduites.
- Avancement du processus : Largeurs de lignes plus fines, nombre de couches plus élevé dans les cartes rigides-flexibles.
- Innovation en matière d'intégration : Fusion de nouvelles technologies telles que les composants embarqués et l'impression 3D.
Conclusion
Le choix du type de circuit imprimé approprié est un facteur essentiel pour la réussite des produits électroniques. Les circuits imprimés flexibles et les cartes rigides-flexibles offrent des solutions efficaces pour répondre aux contraintes d'espace, aux mouvements dynamiques et aux défis de fiabilité. À mesure que la technologie progresse, ces circuits imprimés spécialisés continueront à stimuler l'innovation électronique, permettant la création de produits plus petits, plus intelligents et plus fiables.
