Serviços de fabricação da FPC

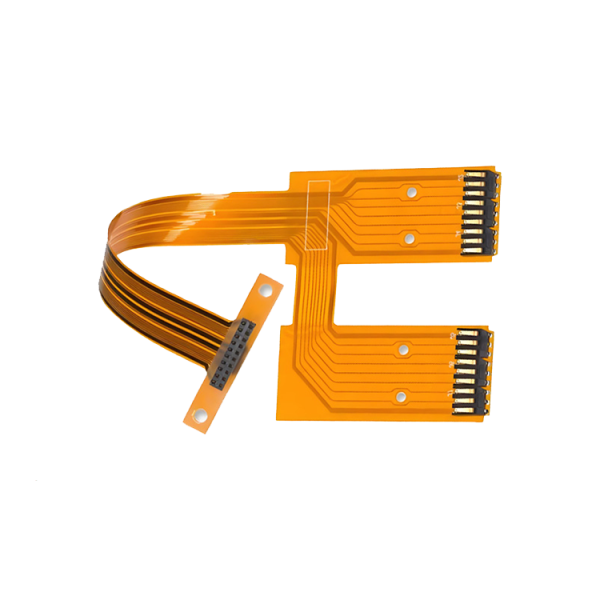

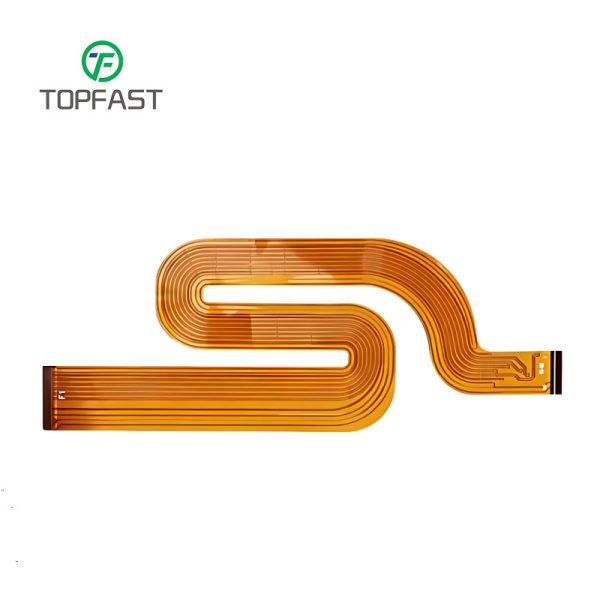

A Topfast é especializada em placas PCB flexíveis de alta qualidade, incluindo cabos flexíveis planos, circuitos flexíveis HDI e PCBs flexíveis multicamadas com controle de impedância e reforços opcionais.
✓ ICT & Testes FCT
✓ Certificação UL, CE, FCC, RoHS
✓ Solda por refluxo de nitrogênio
✓ Montagem SMT de alto padrão
Por que usar PCBs flexíveis?
Fino e flexível ➝ Saves space, reduces weight, ideal for wearables/foldable devices
Dinâmico e durável ➝ Millions of bends, vibration-resistant, perfect for moving parts
Design simplificado ➝ Replaces cables, reduces connectors, easier assembly
Resistente ao calor e a produtos químicos ➝ Withstands harsh environments (automotive/medical)
Melhor integridade de sinal ➝ Low loss in high-frequency apps, strong noise immunity
Capacidades avançadas de fabricação de PCBs flexíveis
Circuitos flexíveis de alta qualidade para aplicações exigentes
Capacidade da camada
1-10 camadas padrão
Até 16 camadas para projetos avançados
Tolerâncias de precisão
3 mil traços/espaçamento
Perfuração a laser de 0,1 mm
Faixa de espessura
Padrão de 0,05 mm a 0,5 mm
Avanço de até 0,8 mm
Especificações detalhadas
- Máximo de camadas: Até 16
- Largura/espaçamento da linha (interna): 3/3 mil
- Largura/espaçamento da linha (externa): 3,5/4 mil
- Espessura do cobre: 2 oz (interno/externo)
- Furadeira mecânica: 0,1 mm min
- Furadeira a laser: 0,1 mm min
- Relação de aspecto: 10:1
- Espessura da placa: 0,1-0,5 mm
- Tolerância de espessura: ±0.05 mm
- Tolerância de impedância: ±5Ω (≤50Ω)
- Tamanho da placa: 5×10mm to 9×14″
- BGA mínimo: 7 mil
- Tamanho do componente: 7×10 mil
- Acabamentos de superfície: ENIG, HASL, OSP, etc.
- Cores da máscara de solda: Verde, preto PI, amarelo PI
- Opções de legenda: Branco, preto, vermelho, amarelo
- Raio de deformação: 1.5±0.5 mm
- Tolerância de encaixe por pressão: ±0.05 mm
- Tolerância ao PTH: ±0.075 mm
Tem dúvidas? Nossa equipe de engenharia está pronta para ajudar com suas necessidades de PCB flexível.
Entre em contato conoscoCapacidades de montagem de PCBs
Serviços de montagem de alta precisão para todas as suas necessidades de fabricação de produtos eletrônicos
| Especificações de montagem | |
|---|---|
| Faixa de tamanho do estêncil | 29″ × 29″ (736.6mm × 736.6mm) |
| Capacidades de SMT |
|
| Soldagem por onda |
|
| Mín.Passo BGA | 0,008″ (0,20 mm) |
| Máximo. Tamanho do BGA | 74mm × 74mm |
| Passo de esfera BGA | 1,00 mm (mínimo) a 3,00 mm (máximo) |
| Diâmetro da esfera BGA | 0,40 mm (mínimo) a 1,00 mm (máximo) |
| Passo de chumbo QFP | 0,38 mm (mínimo) a 2,54 mm (máximo) |
Materiais principais de PCBs flexíveis
Combinações de materiais projetados com precisão para desempenho e durabilidade ideais
Materiais de substrato
Poliimida (PI)
High-temperature resistance (up to 400°C)
Flexibilidade e resistência à flexão superiores
Baixo coeficiente de expansão térmica
PET (poliéster)
Alternativa econômica
Moderate temperature resistance (up to 150°C)
Boa resistência química
Camada condutora
Folha de cobre laminada
Altamente flexível com excelente resistência à fadiga
Superior conductivity (5.96×10⁷ S/m)
Available in 9μm to 70μm thicknesses
Revestimento/isolamento
Película de cobertura PI
Excelente proteção ambiental
Evita a oxidação e a corrosão
Disponível com ou sem adesivo
Máscara de solda fotoimageável
Definição precisa do padrão
Capacidade de solda aprimorada
Propriedades de isolamento aprimoradas
Opções de reforço
FR4
Proporciona rigidez localizada
Excelente estabilidade dimensional
Compatível com os processos padrão de PCB
Chapa de aço
Durabilidade máxima para áreas de conectores
Dissipação de calor aprimorada
Extrema resistência mecânica
Aplicações de PCBs flexíveis
Equipamentos médicos
Maquinário industrial
Eletrônicos de consumo
Automotivo
Aeroespacial
Comunicações
Perguntas frequentes
Quais certificações as fábricas de PCBs possuem?
Todos os nossos produtos são classificados pelo IPC com certificados ISO 14001; ISO 9001; CE; ROHS, etc. Nossos produtos são amplamente utilizados em comunicação, equipamentos médicos, controle industrial, fonte de alimentação, eletrônicos de consumo e aeroespacial, indústria automotiva e outros campos.
Que tipos de PCBs flexíveis vocês oferecem?
A Topfast sempre adere ao conceito de serviço de cliente em primeiro lugar e qualidade em primeiro lugar, e fornece serviços personalizados diversificados, que podem produzir placas de um lado, placas de dois lados, placas multicamadas e assim por diante.
Quais são as vantagens de suas placas flexíveis?
A empresa tem equipamentos de produção de classe mundial (máquina de perfuração a laser, linha de preenchimento de orifícios de passagem VCP, equipamento de teste AOI de orifício cego, linha de moagem de cerâmica, máquina vertical de bloqueio de resina a vácuo, etc.), equipe técnica de primeira classe, linha de produtos madura, fluxo de serviços perfeito, para fornecer serviços completos de PCB, desde o projeto, amostragem até a produção em massa e montagem.
Qual é o prazo de entrega das placas de circuito impresso?
Podemos entregar amostras frente e verso em 24 horas no mínimo, mas precisamos avaliar o tempo de entrega de acordo com o arquivo de design e a quantidade.
Quais são as principais aplicações das placas de circuito flexível?
Os produtos são amplamente utilizados em comunicação (telefones celulares, computadores, etc.), equipamentos médicos (analisadores de sangue, aparelhos auditivos, etc.), controle industrial, fonte de alimentação, eletrônicos de consumo e aeroespacial, indústria automotiva e outros campos.
Quais materiais são usados em PCBs flexíveis?
Normalmente, as PCBs flexíveis usam cobre como camada condutora e poliimida como material isolante. Além disso, são usados adesivos e nervuras de reforço para unir e apoiar as camadas.
